ALE60 系列拉線編碼器
測量行程0 ~ 1000mm, 分辨率高達0.02mm
超薄型尺寸，可安裝與狹小空間
升級版全金屬外殼，優于塑料外殼的性能
高柔性多股不銹鋼繩，耐腐蝕型，經濟實用，性價比優
可配不同類型的編碼器（增量型或絕對值型）
所屬分類：
拉線編碼器
- 產品描述
- 參數
- 配件
- 圖紙
- 常用型號
- 相關視頻
-
- 商品名稱: ALE60 系列拉線編碼器
- 圈 數: 7圈（1000mm量程）
- 產品尺寸: 測量行程0 ~ 1米
- 分辨率: 4096圈或8192圈
- 安裝方式: 雙側各有多個固定螺孔
- 通訊類型: SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO
設計緊湊的超薄型拉線編碼器<br> 測量行程0 ~ 1000mm, 分辨率高達0.02mm<br> 超薄型尺寸，可安裝與狹小空間<br> 升級版全金屬外殼，優于塑料外殼的性能<br> 高柔性多股不銹鋼繩，耐腐蝕型，經濟實用，性價比優<br> 可配不同類型的編碼器（增量型或絕對值型）
主要特點：
? 設計緊湊的超薄型拉線編碼器
? 測量行程0 ~ 1000mm, 分辨率高達0.02mm
? 超薄型尺寸，可安裝與狹小空間
? 升級版全金屬外殼，優于塑料外殼的性能
? 高柔性多股不銹鋼繩，耐腐蝕型，經濟實用，性價比優? 可配不同類型的編碼器（增量型或絕對值型）應用范圍：
• 直線導軌系統，液壓氣缸系統、試驗機
• 伸縮系統，倉儲位置定位，壓力機械，金屬板材機械
• 水平控制儀，水利閘門，建筑機械
• 液壓油缸的控制，可以實現低成本的高精度測量
• 非防爆環境下使用
機械數據： 測量行程 0 ~ 1000mm（max 1200mm） 測量輪周長 150mm 分辨率（拉線+編碼器） ≥0.02mm 重復精度1） 0.05%FS 拉線速度 最大 1m/s 出口拉力 4 N 鋼絲繩 0.6mm高柔性多股 316 不銹鋼繩 外殼材料 鋁合金精加工，表面抗靜電干擾 重量（不含編碼器） 160g 1）重復精度0.05%FS為垂直安裝，橫向安裝需考慮鋼絲繩自身的重量等因素
電氣數據： 絕對值編碼器 輸出類型 數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO 模擬量：4-20mA，0-5V，0-10V 工作電壓 10-30VDC 或 5VDC；極性保護 分辨率 4096或8192信號調整 每圈對應值可調，方向可調，預設位置可調，外部零位可調，總行程可調 增量型編碼器 輸出類型 方波 輸出電路 HTL/推挽輸出，TTL/RS422，NPN 集電極開路 工作電壓 10-30VDC 或 5VDC；極性保護 脈沖數 1~5000ppr（其它脈沖請咨詢） -
-
-
注意事項：
1. 安裝時要使拉線垂直傳感器，拉線不能摩擦出線口，可以提高產品的使用壽命和提高測量精度；
2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧，損壞鋼絲繩；
3. 拉線頭拉出后請不要突然松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；
4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電；
5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
6. 要保護好鋼絲繩不受外力損傷；
7. 室外或者環境比較惡劣的環境，請咨詢艾研防水防塵出線口或防護外殼；
預延伸方案：
如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那直接聯系我們：021-56322427。
-
機械尺寸 ALE60（配58外徑以太網編碼器）
ALE60（配36外徑編碼器）
-
選型說明： 型號測量行程 可選配以下編碼器系列 ALE60-10000~1米 增量型 AIS38系列：HTL/推挽輸出，TTL/RS422，NPN 集電極開路絕對值 AFM36、AAM58 系列：數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP， CANopen，Profinet IO模擬量：4-20mA，0-5V，0-10V
產品詳情
主要特點：
? 測量行程0 ~ 1000mm, 分辨率高達0.02mm
? 超薄型尺寸，可安裝與狹小空間
? 升級版全金屬外殼，優于塑料外殼的性能
? 高柔性多股不銹鋼繩，耐腐蝕型，經濟實用，性價比優
應用范圍：
• 直線導軌系統，液壓氣缸系統、試驗機
• 伸縮系統，倉儲位置定位，壓力機械，金屬板材機械
• 水平控制儀，水利閘門，建筑機械
• 液壓油缸的控制，可以實現低成本的高精度測量
• 非防爆環境下使用
| 機械數據： | ||
| 測量行程 | 0 ~ 1000mm（max 1200mm） | |
| 測量輪周長 | 150mm | |
| 分辨率（拉線+編碼器） | ≥0.02mm | |
| 重復精度1） | 0.05%FS | |
| 拉線速度 | 最大 1m/s | |
| 出口拉力 | 4 N | |
| 鋼絲繩 | 0.6mm高柔性多股 316 不銹鋼繩 | |
| 外殼材料 | 鋁合金精加工，表面抗靜電干擾 | |
| 重量（不含編碼器） | 160g | |
1）重復精度0.05%FS為垂直安裝，橫向安裝需考慮鋼絲繩自身的重量等因素
| 電氣數據： | |
| 絕對值編碼器 | |
| 輸出類型 | 數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO |
| 模擬量：4-20mA，0-5V，0-10V | |
| 工作電壓 | 10-30VDC 或 5VDC；極性保護 |
| 分辨率 |
4096或8192
|
| 信號調整 | 每圈對應值可調，方向可調，預設位置可調，外部零位可調，總行程可調 |
| 增量型編碼器 | |
| 輸出類型 | 方波 |
| 輸出電路 | HTL/推挽輸出，TTL/RS422，NPN 集電極開路 |
| 工作電壓 | 10-30VDC 或 5VDC；極性保護 |
| 脈沖數 | 1~5000ppr（其它脈沖請咨詢） |
配件
注意事項：
1. 安裝時要使拉線垂直傳感器，拉線不能摩擦出線口，可以提高產品的使用壽命和提高測量精度；
2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧，損壞鋼絲繩；
3. 拉線頭拉出后請不要突然松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；
4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電；
5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；
6. 要保護好鋼絲繩不受外力損傷；
7. 室外或者環境比較惡劣的環境，請咨詢艾研防水防塵出線口或防護外殼；
預延伸方案：
如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那直接聯系我們：021-56322427。
圖紙

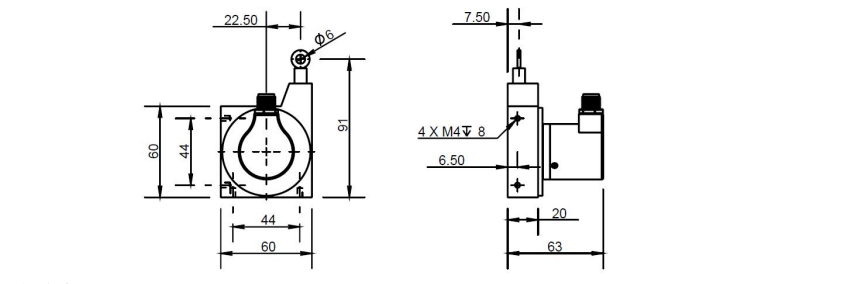

| 機械尺寸 |
|
ALE60（配58外徑以太網編碼器）
|
|
|
|
ALE60（配36外徑編碼器）
|
|
|
常用型號
| 選型說明： | |||
|
型號
|
測量行程 | 可選配以下編碼器系列 | |
|
ALE60-1000
|
0~1米 |
增量型 AIS38系列：
HTL/推挽輸出，TTL/RS422，NPN 集電極開路
絕對值 AFM36、AAM58 系列：
數字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP， CANopen，Profinet IO
模擬量：4-20mA，0-5V，0-10V
|
|
相關視頻
